构建简单数据管道¶

欢迎阅读本系列第三个教程！至此，您已经编写了第一个 DAG 并使用了基本 Operator。现在是时候构建一个小而有意义的数据管道了——一个从外部源检索数据、将其加载到数据库并在此过程中进行清洗的数据管道。

本教程将介绍 SQLExecuteQueryOperator，这是一种在 Airflow 中执行 SQL 的灵活且现代的方式。我们将使用它与本地 Postgres 数据库进行交互，我们将在 Airflow UI 中配置该数据库。

通过本教程，您将拥有一个可用的管道，该管道将：

下载 CSV 文件
将数据加载到暂存表中
清洗数据并将其 upsert 到目标表中

在此过程中，您将获得 Airflow UI、连接系统、SQL 执行和 DAG 编写模式的实践经验。

想在学习过程中深入了解吗？这里有两个有用的参考资料：

SQLExecuteQueryOperator 文档
Postgres provider 文档

让我们开始吧！

初始设置¶

注意

您需要安装 Docker 才能运行本教程。我们将使用 Docker Compose 在本地启动 Airflow。如果您在设置方面需要帮助，请查看Docker Compose 快速入门指南。

要运行我们的管道，我们需要一个可用的 Airflow 环境。Docker Compose 使这变得简单安全——无需进行系统范围的安装。只需打开您的终端并运行以下命令：

# Download the docker-compose.yaml file
curl -LfO 'https://airflow.org.cn/docs/apache-airflow/stable/docker-compose.yaml'

# Make expected directories and set an expected environment variable
mkdir -p ./dags ./logs ./plugins
echo -e "AIRFLOW_UID=$(id -u)" > .env

# Initialize the database
docker compose up airflow-init

# Start up all services
docker compose up

Airflow 启动并运行后，访问 UI 地址 http://localhost:8080。

使用以下凭据登录：

用户名: airflow
密码: airflow

您将进入 Airflow 仪表板，在那里您可以触发 DAG、查看日志以及管理您的环境。

创建 Postgres 连接¶

在我们的管道能够写入 Postgres 之前，我们需要告诉 Airflow 如何连接到它。在 UI 中，打开 Admin > Connections 页面，然后点击 + 按钮添加一个新连接。

填写以下详细信息：

连接 ID: tutorial_pg_conn
连接类型: postgres
主机: postgres
数据库: airflow (这是我们容器中的默认数据库)
登录用户: airflow
密码: airflow
端口: 5432

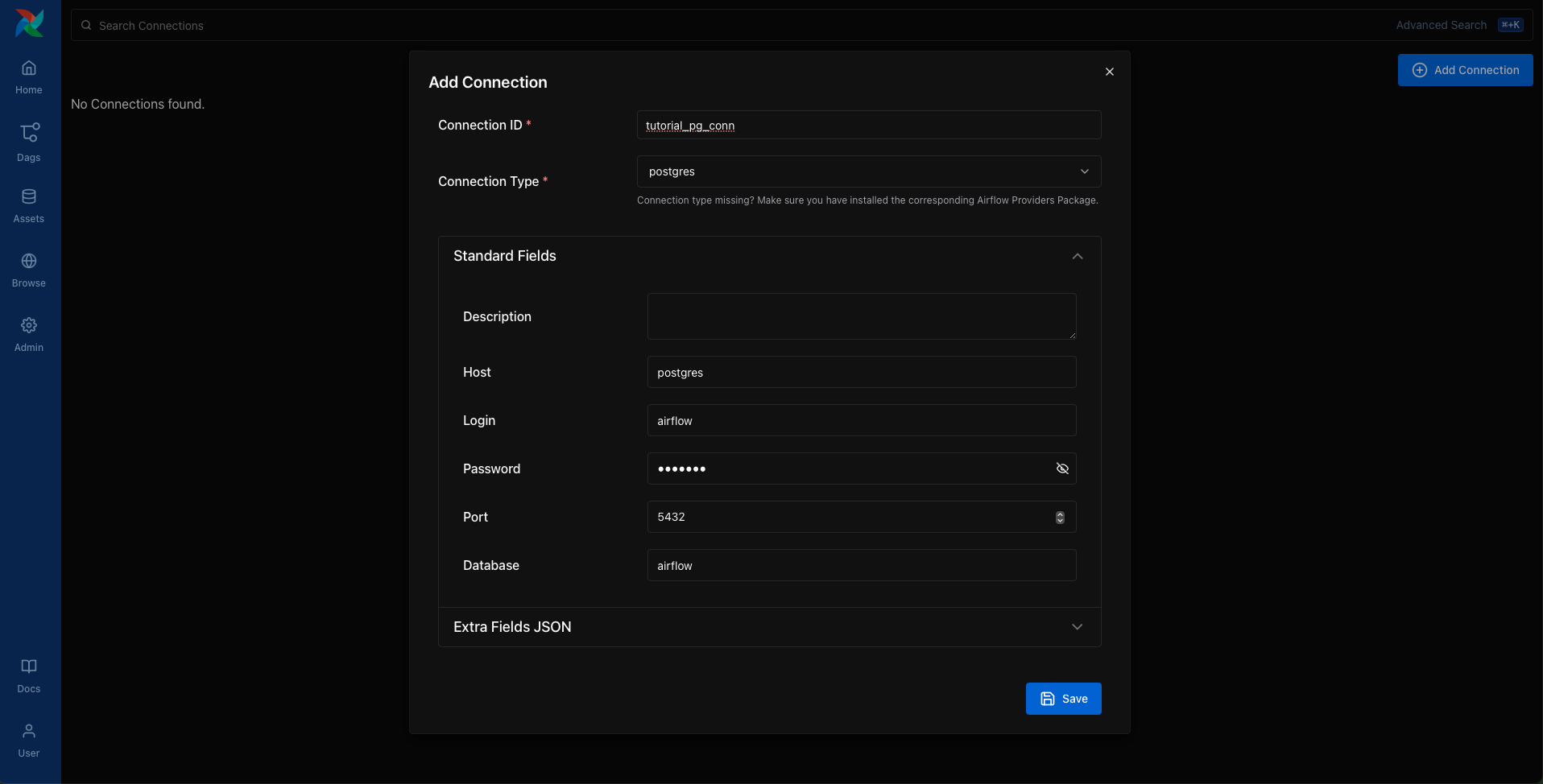

Add Connection form in Airflow's web UI with Postgres details filled in.

保存连接。这会告诉 Airflow 如何访问在您的 Docker 环境中运行的 Postgres 数据库。

接下来，我们将开始构建使用此连接的管道。

创建用于暂存和最终数据的表¶

让我们从创建表开始。我们将创建两个表：

employees_temp: 用于原始数据的暂存表
employees: 清洗并去重后的目标表

我们将使用 SQLExecuteQueryOperator 来运行创建这些表所需的 SQL 语句。

from airflow.providers.common.sql.operators.sql import SQLExecuteQueryOperator

create_employees_table = SQLExecuteQueryOperator(
    task_id="create_employees_table",
    conn_id="tutorial_pg_conn",
    sql="""
        CREATE TABLE IF NOT EXISTS employees (
            "Serial Number" NUMERIC PRIMARY KEY,
            "Company Name" TEXT,
            "Employee Markme" TEXT,
            "Description" TEXT,
            "Leave" INTEGER
        );""",
)

create_employees_temp_table = SQLExecuteQueryOperator(
    task_id="create_employees_temp_table",
    conn_id="tutorial_pg_conn",
    sql="""
        DROP TABLE IF EXISTS employees_temp;
        CREATE TABLE employees_temp (
            "Serial Number" NUMERIC PRIMARY KEY,
            "Company Name" TEXT,
            "Employee Markme" TEXT,
            "Description" TEXT,
            "Leave" INTEGER
        );""",
)

您可以选择将这些 SQL 语句放在 dags/ 文件夹中的 .sql 文件中，并将文件路径传递给 sql= 参数。这是一种保持 DAG 代码整洁的好方法。

将数据加载到暂存表中¶

接下来，我们将下载一个 CSV 文件，将其保存在本地，并使用 PostgresHook 将其加载到 employees_temp 中。

import os
import requests
from airflow.sdk import task
from airflow.providers.postgres.hooks.postgres import PostgresHook


@task
def get_data():
    # NOTE: configure this as appropriate for your airflow environment
    data_path = "/opt/airflow/dags/files/employees.csv"
    os.makedirs(os.path.dirname(data_path), exist_ok=True)

    url = "https://raw.githubusercontent.com/apache/airflow/main/airflow-core/docs/tutorial/pipeline_example.csv"

    response = requests.request("GET", url)

    with open(data_path, "w") as file:
        file.write(response.text)

    postgres_hook = PostgresHook(postgres_conn_id="tutorial_pg_conn")
    conn = postgres_hook.get_conn()
    cur = conn.cursor()
    with open(data_path, "r") as file:
        cur.copy_expert(
            "COPY employees_temp FROM STDIN WITH CSV HEADER DELIMITER AS ',' QUOTE '\"'",
            file,
        )
    conn.commit()

此任务让您体验 Airflow 与原生 Python 和 SQL Hook 的结合——这在实际管道中是一种常见模式。

合并和清洗数据¶

现在让我们对数据进行去重，并将其合并到最终表中。我们将编写一个运行 SQL INSERT … ON CONFLICT DO UPDATE 语句的任务。

from airflow.sdk import task
from airflow.providers.postgres.hooks.postgres import PostgresHook


@task
def merge_data():
    query = """
        INSERT INTO employees
        SELECT *
        FROM (
            SELECT DISTINCT *
            FROM employees_temp
        ) t
        ON CONFLICT ("Serial Number") DO UPDATE
        SET
              "Employee Markme" = excluded."Employee Markme",
              "Description" = excluded."Description",
              "Leave" = excluded."Leave";
    """
    try:
        postgres_hook = PostgresHook(postgres_conn_id="tutorial_pg_conn")
        conn = postgres_hook.get_conn()
        cur = conn.cursor()
        cur.execute(query)
        conn.commit()
        return 0
    except Exception as e:
        return 1

定义 DAG¶

现在我们已经定义了所有任务，是时候将它们组合成一个 DAG 了。

import datetime
import pendulum
import os

import requests
from airflow.sdk import dag, task
from airflow.providers.postgres.hooks.postgres import PostgresHook
from airflow.providers.common.sql.operators.sql import SQLExecuteQueryOperator


@dag(
    dag_id="process_employees",
    schedule="0 0 * * *",
    start_date=pendulum.datetime(2021, 1, 1, tz="UTC"),
    catchup=False,
    dagrun_timeout=datetime.timedelta(minutes=60),
)
def ProcessEmployees():
    create_employees_table = SQLExecuteQueryOperator(
        task_id="create_employees_table",
        conn_id="tutorial_pg_conn",
        sql="""
            CREATE TABLE IF NOT EXISTS employees (
                "Serial Number" NUMERIC PRIMARY KEY,
                "Company Name" TEXT,
                "Employee Markme" TEXT,
                "Description" TEXT,
                "Leave" INTEGER
            );""",
    )

    create_employees_temp_table = SQLExecuteQueryOperator(
        task_id="create_employees_temp_table",
        conn_id="tutorial_pg_conn",
        sql="""
            DROP TABLE IF EXISTS employees_temp;
            CREATE TABLE employees_temp (
                "Serial Number" NUMERIC PRIMARY KEY,
                "Company Name" TEXT,
                "Employee Markme" TEXT,
                "Description" TEXT,
                "Leave" INTEGER
            );""",
    )

    @task
    def get_data():
        # NOTE: configure this as appropriate for your airflow environment
        data_path = "/opt/airflow/dags/files/employees.csv"
        os.makedirs(os.path.dirname(data_path), exist_ok=True)

        url = "https://raw.githubusercontent.com/apache/airflow/main/airflow-core/docs/tutorial/pipeline_example.csv"

        response = requests.request("GET", url)

        with open(data_path, "w") as file:
            file.write(response.text)

        postgres_hook = PostgresHook(postgres_conn_id="tutorial_pg_conn")
        conn = postgres_hook.get_conn()
        cur = conn.cursor()
        with open(data_path, "r") as file:
            cur.copy_expert(
                "COPY employees_temp FROM STDIN WITH CSV HEADER DELIMITER AS ',' QUOTE '\"'",
                file,
            )
        conn.commit()

    @task
    def merge_data():
        query = """
            INSERT INTO employees
            SELECT *
            FROM (
                SELECT DISTINCT *
                FROM employees_temp
            ) t
            ON CONFLICT ("Serial Number") DO UPDATE
            SET
              "Employee Markme" = excluded."Employee Markme",
              "Description" = excluded."Description",
              "Leave" = excluded."Leave";
        """
        try:
            postgres_hook = PostgresHook(postgres_conn_id="tutorial_pg_conn")
            conn = postgres_hook.get_conn()
            cur = conn.cursor()
            cur.execute(query)
            conn.commit()
            return 0
        except Exception as e:
            return 1

    [create_employees_table, create_employees_temp_table] >> get_data() >> merge_data()


dag = ProcessEmployees()

将此 DAG 保存为 dags/process_employees.py。稍后，它将显示在 UI 中。

触发并探索你的 DAG¶

打开 Airflow UI，在列表中找到 process_employees DAG。使用滑块将其“开启”，然后点击播放按钮触发运行。

您可以在 Grid 视图中查看每个任务的运行情况，并查看每个步骤的日志。

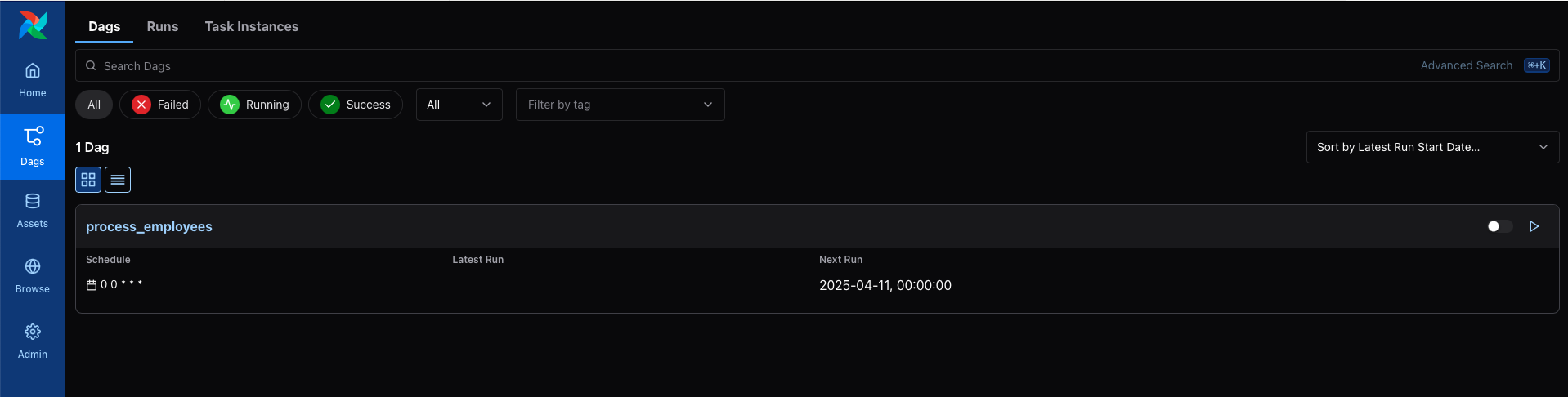

DAG List view showing the ``process_employees`` DAG

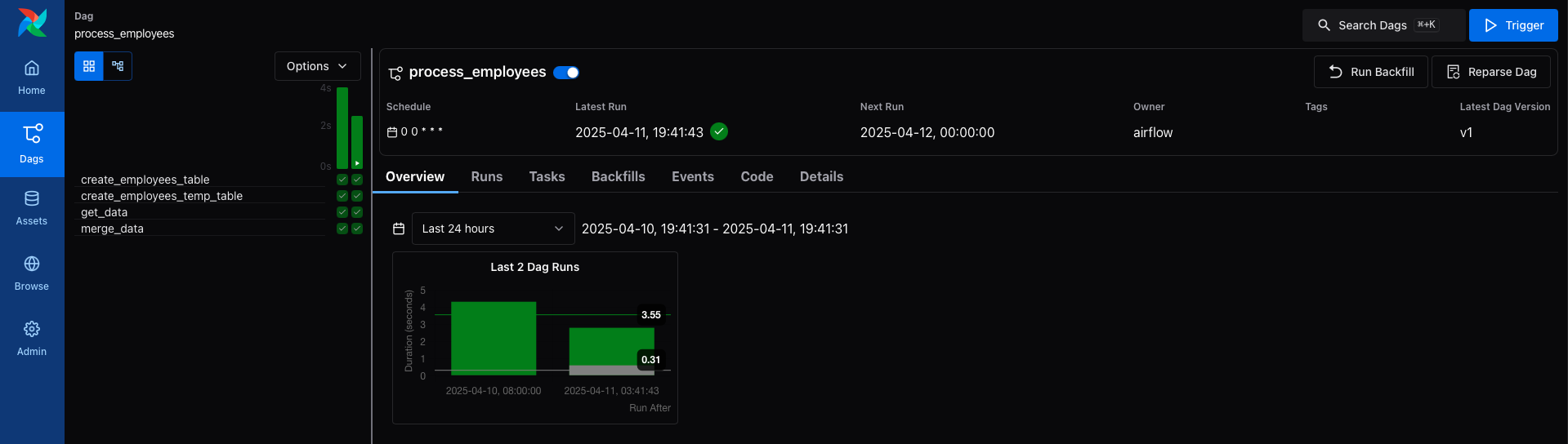

DAG Overview page for ``process_employees`` DAG showing the DAG run

成功后，您将拥有一个完全可用的管道，该管道可以集成外部数据、将其加载到 Postgres 中并保持其整洁。

接下来是什么？¶

干得好！您现在已经使用 Airflow 的核心模式和工具构建了一个真正的管道。以下是一些您可以进一步探索的方向：

尝试替换为不同的 SQL provider，例如 MySQL 或 SQLite。
将您的 DAG 拆分为 TaskGroup 或重构为更易用的模式。
添加告警步骤或在数据处理完成后发送通知。
